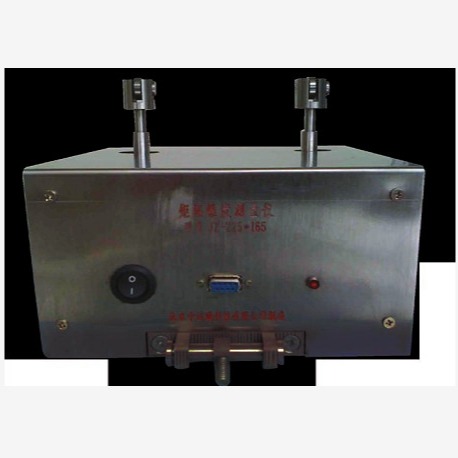

Ccm rechteckiges Verjüngungs-Form-Messgerät-Quadrat

Form-Verjüngungsmessgerät des Quadrats rechteckiges für Stranggießen-Maschinen-Teile

Profil

Quadrat, Moment und rundes Verjüngungsmessgerät nimmt linearen Verschiebungs-Sensor der Hochpräzision als Messelement, mit hoher Präzision und guter Wiederholbarkeit an. Messen Sie die Laufkatze in der Struktur
Garantieren Sie, dass der Verschiebungs-Sensor in der richtigen Maßposition ist. Die Laufkatze wird mit einer einheitlichen Geschwindigkeit eigenhändig gezogen, wird der Verschiebungs-Sensor Punkt für Punkt gemessen, und die Daten werden der Berechnung durch Serienkommunikation übermittelt
Maschine, im Koordinatensystem, zum der Kurve der Verjüngungsänderung darzustellen, des Verjüngungswertes und der Datei zu berechnen.

Ausrüstungsmodell

ZYT-ZDY-F/J/Y
F - Billet; Rechteckiges Billet J; Y - rundes Billet

Die Komponente des Produktes

Ein Satz der messenden Laufkatze
Spezielles Ladegerät
Tragbarer Computer und Serienübertragungskabel
Messende Software des Verjüngungsmeters

Technische Indikatoren

Messende Länge des kupfernen Rohrs ≥600mm, messende innere Hohlraumgröße kann nach Ansicht der Benutzer besonders angefertigt werden
Der Messbereich der direkter und Bogenverschiebung ist 0 | 10mm
Maßgenauigkeit ≤0.01mm
Stromversorgung: DC12V-Akku, ununterbrochene Maßzeit ist nicht kleiner als 8 Stunden
Die Betriebstemperatur dieses Produktes ist 0 | 50℃

Produkteigenschaften

LVDT-Verschiebungs-Sensor mit hoher Präzision und guter Stabilität;
Batteriebetrieben, kompakt und flexibel, einfach zu tragen und zu verwenden, starke Entstörungsfähigkeit;
Serienkommunikation, unter Verwendung und Technologie überprüfen, genaue Signalübertragung;
Programmierbarer 16-Bit-A-/Dkonverter, mit der Programm-kontrollierten digitalen Entstörung, Programm-kontrollierter Verstärkung, etc., zum des Bedarfs des Maßes zu erfüllen;
Kann einzelne Verjüngung, multi Verjüngung, Parabolische Verjüngung, ununterbrochene Datenerfassung messen;
Es kann Qualitätssicherung des kupfernen Rohrs, einzigartige Zahl für jedes kupferne Rohr, genau Aufzeichnung verwirklichen die Maßzeit, intelligente Vergleichsdaten und erzielt Verjüngung des kupfernen Rohrs
Änderungsspurhaltung.
